Audio Video Remote Control Infrared IR Repeater Extender Soluzione di muffa privata

* Sensore IR affidabile:Tutti i nostri sensori IR sono di marca Vi-Shay, USA e di qualità affidabile.

* Alta sensibilità:trasmissione in tempo reale senza alcun ritardo con il suo sensore ad alta sensibilità.

* CFL Friendly:questa unità può essere installata in un'area con illuminazione fluorescente compatta e funzionare nella maggior parte degli ambienti di illuminazione.

* Indicazione LED:Indicazione LED quandoLa corrente è collegata e il segnale viene inviato.

* Controllo remoto a banda larga:compatibile con quasi tutti gli apparecchi elettronici presenti sul mercato grazie alla sua ampia gamma di frequenze.

* Dimensione:design piccolo e solido, facile da installare e riparare.

Modello: IR5000

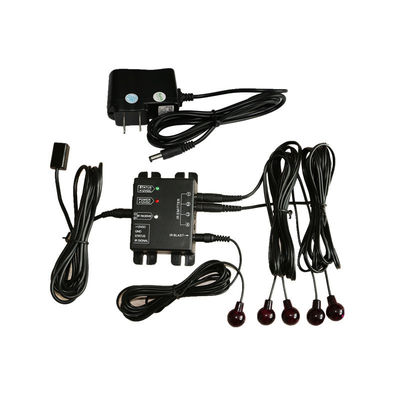

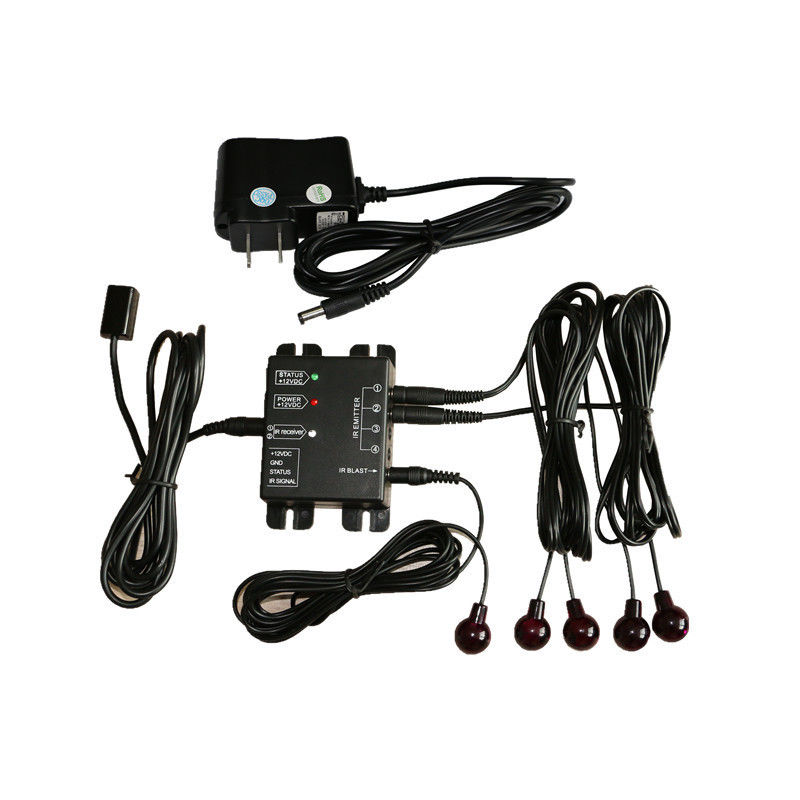

Il pacchetto include

1×Costruzione del ripetitore IR nascosto

Ricevitore IR da 1×3,5 mm

Emittente 2×IR

1×IR Blaster

1 × alimentazione a presa

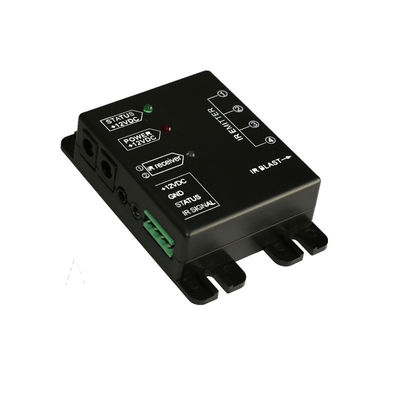

Modulo IR

Fonte di alimentazione: DC12V/250mA (fornite con il prodotto)

Input IR:

1 x 3,5 mm di connettore di presa, per ricevitore IR-CV-3 (((3 spine di conduttore);

connessione di presa da 1 × 3,5 mm, per ricevitore IR-CV-4 (4 spine di conduttore)

Immettente IR:

connessione di presa 4×3,5 mm, per emittente IR-EM-3;

1 × 3,5 mm di connettore di presa, per IR Blaster

Indicazione dello stato: LED verde per l'indicazione di accensione/spenta del sistema

Indicazione del segnale IR: LED a indicazione blu

Indicazione della potenza: LED di indicazione rossa

Dimensioni: 55 × 85 × 23 mm

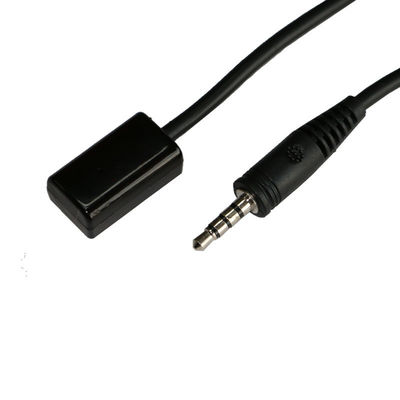

Receiver IR ((IR-CV-4)

Intervallo di frequenza: 25-60KHz

Distanza di ricezione IR: ±10 metri

Angolo di ricezione IR: 90o ((+45o/-45o dal centro)

Connessione del ricevitore IR: presa di presa 1×3,5 mm ((4 prese di conduttore)

Lunghezza del cavo: 1×2 metri, estendibile fino a 100 metri

Dimensioni: 25 × 14 × 9 mm

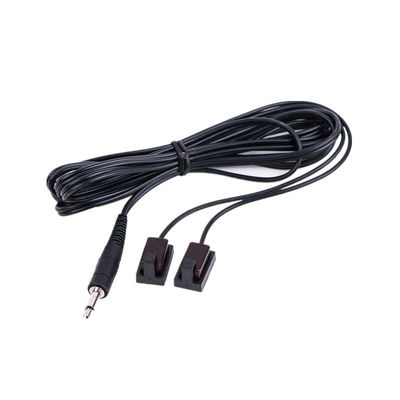

Emittente IR (IR-EM-3)

Connessione: presa jack da 3,5 m (mono)

LED IR: LED a emissione 2×IR

Lunghezza del cavo: 2 metri

Corrente di punta in avanti: 100 mA

tensione massima in avanti: 1,5 V

Lunghezza d'onda di picco: 940 nm

Dimensione dell'emittente: 19 x 11 x 12 mm

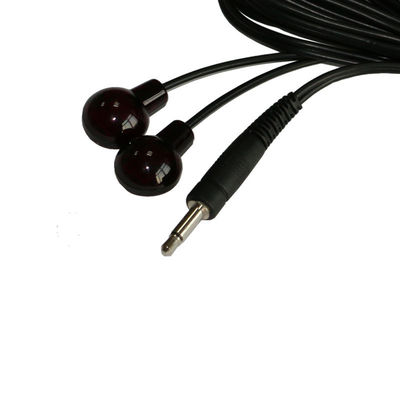

Blaster IR

Connessione: presa jack da 3,5 mm (mono)

LED IR: 2x LED IR del blaster

Lunghezza del cavo: 2 metri

Distanza di trasmissione IR: 2 metri

Angolo di trasmissione IR: 90° (+45°/-45° dal centro)

Dimensioni: 22 x 16 x 8 mm

Adaptatore di alimentazione

Input: AC100-240V

Dati di uscita: DC12V/250mA

Fuse di corrente continua 5,5 × 2,1 mm

Modalità di imballaggio: scatola a colori
Cartone Quantità: 40pcs
Dimensioni di cartone: 48x32.5x30cm
Peso del cartone: 12/11 kg

D: Cos'è il ripetitore IR?

A: Ripetitore IR o ripetitore a infrarossi, noto anche come relè IR o estensore IR,è un dispositivo che consente di utilizzare un telecomando IR esistente per azionare i componenti audio-video situati dietro porte o pareti chiuse in un armadio di intrattenimento o in un armadio per attrezzature.

D: Come funziona il ripetitore IR?

R: Il ripetitore IR funziona ricevendo i segnali IR dal telecomando, convertendoli e trasmettendoli tramite un cavo al contenitore nascosto in cui si trova l'apparecchiatura.Lì i segnali vengono convertiti di nuovo in segnali IR, che vengono poi lanciati contro l'apparecchiatura.

Il processo è suddiviso in tre fasi:

In primo luogo riceve il segnale IR da un telecomando.

In secondo luogo, esso converte il segnale IR in un segnale elettrico o di radiofrequenza e lo invia attraverso i dispositivi.

Infine il segnale ricevuto verrà convertito di nuovo in luce IR che le apparecchiature riconosceranno.

Il processo richiede diversi componenti per funzionare, e di solito sono imballati insieme in quello che è noto come kit di ripetitore Ir.

D: Qual è la differenza tra il ripetitore IR a banda singola e il ripetitore IR a banda doppia?

R: Ogni segnale IR ha una frequenza distinta, queste frequenze sono misurate in kilohertz (kHz).La prima banda comprende le frequenze che vanno da 33-43 kHzPer poter controllare il dispositivo (come la TV), il telecomando e la TV devono funzionare sulla stessa frequenza.

Ripetitore IR a banda singola: compatibile solo con una frequenza, in genere, le frequenze a banda singola sono solo 33-43 kHz che funziona con la maggior parte dei lettori DVD e Blu Ray.

Ripetitore IR a doppia banda: il ripetitore a doppia banda funziona su entrambe le frequenze (33-43 kHz e 44-60 kHz), compatibile con la maggior parte dei dispositivi AV.

Ricorda: se un ripetitore IR non è compatibile con le frequenze, non trasmetterà il segnale e non sarai in grado di controllare il tuo dispositivo.Attualmente tutti i ripetitori UM Audio IR sono ripetitori a doppia banda, è compatibile con la maggior parte dei dispositivi AV.

D: Come installare un ripetitore IR?

R: Innanzitutto posizionate il ripetitore infrarosso su una superficie piana nel vostro armadietto per l'intrattenimento o nell'armadio delle attrezzature.

B. Posizionare l'emettitore IR sulla/vicino alla finestra IR dei dispositivi, sfasciando il nastro adesivo e attaccandolo, quindi collegare il cavo dell'emettitore IR alla scatola del ripetitore.

C. Situare il ricevitore IR dove è possibile ricevere il segnale del telecomando e quindi collegare il cavo del ricevitore IR al ripetitore.

D. Collegate l'adattatore di alimentazione e ora potete controllare i dispositivi dietro l'armadio o l'armadio.

Per istruzioni dettagliate sull'installazione, consultare il manuale dell'utente incluso nel pacchetto del ripetitore UM Audio IR.

D: Che tipo di prodotto IR offre UM Audio?

R: UM Audio offre principalmente ripetitori IR cablati, ripetitori IR wireless e accessori per ripetitori IR.Il cliente può scegliere in base al reale ambiente di utilizzoInoltre UM Audio accoglie OEM, possiamo progettare e produrre il ripetitore IR secondo la richiesta del nostro cliente.

Ningbo Uma Electronic Technology Co., Ltd. è un produttore professionale di megafoni e estensori IR.I nostri prodotti sono ampiamente distribuiti in più di 50 paesi e abbiamo collaborato con molti famosi marchi di audio / video e domotica.
